光伏系統產生電涌的原因

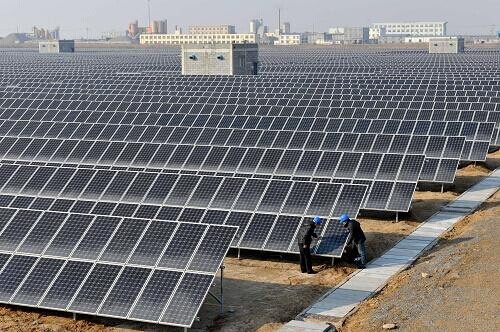

光伏是一種再生清潔能源，光伏發電系統一般由光伏電池板、匯流箱、逆變器、配電柜、蓄電池以及相應的總線控制系統等構成。由于光伏設備占用大量戶外空間，因此在雷暴發生時極易受到雷電的威脅。光伏設備中產生電涌的原因主要是：由于雷電放電和上游電源系統的開關操作引起感性或容性的耦合電壓。毫無疑問，雷擊以及電涌是光伏發電系統的一大災害！

光伏防雷器選擇注意要點

根據IEC 62305系列標準以及光伏直流系統的特殊要求，確定光伏發電系統的雷擊防護分區以及光伏防雷器的安裝和選用，必須要考慮：

1、雷電防護區域(LPZ0…3)；

2、SPD符合的測試電流波形（8/20us波形和10/350us波形等)；

3、電壓保護水平（特別是交流側SPD的Up值）；

4、直流側開路電壓；

5、諧波干擾等。

在光伏系統上用到的電源防雷器有兩類：交流SPD和直流SPD，根據保護設備的不同，安裝位置不同進行選擇。

光伏交流系統的防雷器選擇

1、在配電線路的入口處（主配電盤）需要安裝T1級光伏防雷器，用于防護直擊雷，選擇拓界直流第一級浪涌保護器，緊湊型、小體積、具有高能量電涌泄放能力，能長期耐受諧波過電壓而不起火。

2、光伏逆變器的交流側保護：根據IEC 61643.32要求：如果光伏逆變器距離上級浪涌保護器超過10米時，或共地條件不滿足時，需要在光伏逆變器的交流輸入端增加SPD，拓界 直流系列可插拔式光伏防雷器，特別帶有2000V隔離模塊，能有效避免系統的諧波干擾并確保低電壓保護器水平，可以滿足光伏交流系統電涌保護的需要。

光伏直流系統的防雷器選擇

光伏逆變器的直流輸入端需要保護，選用拓界 直流系列可插拔直流防雷器，根據光伏系統電壓等級選擇600V-1500V不同電壓的直流防雷器；中小功率逆變器和集散式匯流箱，可以采用體積更小的PCB板載式直流防雷器。

大多數光伏組件制造商保證他們的材料使用20年以上，因此，連接到低壓網絡的光伏發電設施的投資回報率是在這段較長的時間內計算出來的。雷電引起的電涌可能會損壞光伏模塊和逆變器，這將給設備的運轉造成嚴重后果：首先，逆變器的修理費高昂；其次，系統故障會大幅削減電廠運營商的利潤。所以采用合適的電涌保護方案很重要！
